KSCAN-E
Akıllı ve Kablosuz Hepsi Bir Arada 3D Tarayıcı
KSCAN-E; küçük detaylardan büyük endüstriyel parçalara kadar farklı ölçüm görevleri için altı çalışma modu, dahili hesaplama modülü ve çift güç sistemi sunan kablosuz, çok amaçlı bir endüstriyel 3D tarayıcıdır.
Ürünü yalnızca göstermiyoruz; nasıl çalıştığını açıklıyoruz.
Aşağıdaki bölümler üretici teknik dokümanındaki doğrulanmış bilgiler esas alınarak OFEMS web sayfası için Türkçe olarak düzenlenmiştir.
Güçlü ve hassas tarama
4×27 quad-cross mavi lazer çizgisi ve 180 FPS kare hızı hızlı nokta bulutu üretimini destekler. 17 paralel mavi lazer çizgisi ince detayların yakalanmasına yöneliktir.
Küçük detaydan büyük parçaya
Hiper-hassas mod; enjeksiyon kalıpları ve dişli dişleri gibi ayrıntılar için kullanılır. Büyük alan modunda 38 kızılötesi lazer çizgisi, 1,5 m’ye kadar çalışma mesafesi ve 1440 × 1000 mm’ye kadar alan sunulur.
Delik, kenar ve karmaşık kanallar
Gri seviye tanıma ile delik ve slotların ölçümü desteklenir. Tek lazer çizgili derin delik modu; motor silindirleri ve döküm parçaların iç kanalları gibi erişilmesi güç geometriler içindir.
Tam kablosuz çalışma
Dahili hesaplama modülü, dahili batarya ve çift WNIC mimarisi kablo bağımlılığını azaltır; atölye, laboratuvar ve saha kullanımına uyarlanmıştır.

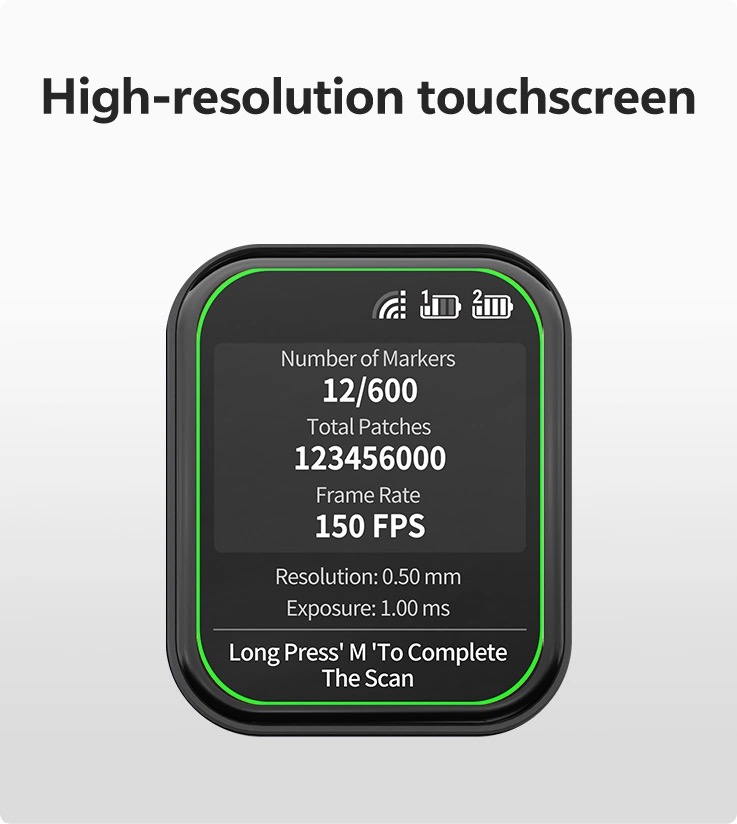

Dokunmatik ekran ve hızlı kullanım
Renkli dahili ekran cihaz durumunu ve yazılım yönlendirmelerini gösterir. Broşür 20 saniyelik hızlı kalibrasyon ve tek tuşla tarama iş akışını tanımlar.
DefinSight ve teknik özellikler
DefinSight; tarama, gerçek zamanlı mesh, CAD karşılaştırma ve raporlama iş akışını destekler. Teknik tablo aşağıda OFEMS sayfasına aktarılmıştır.

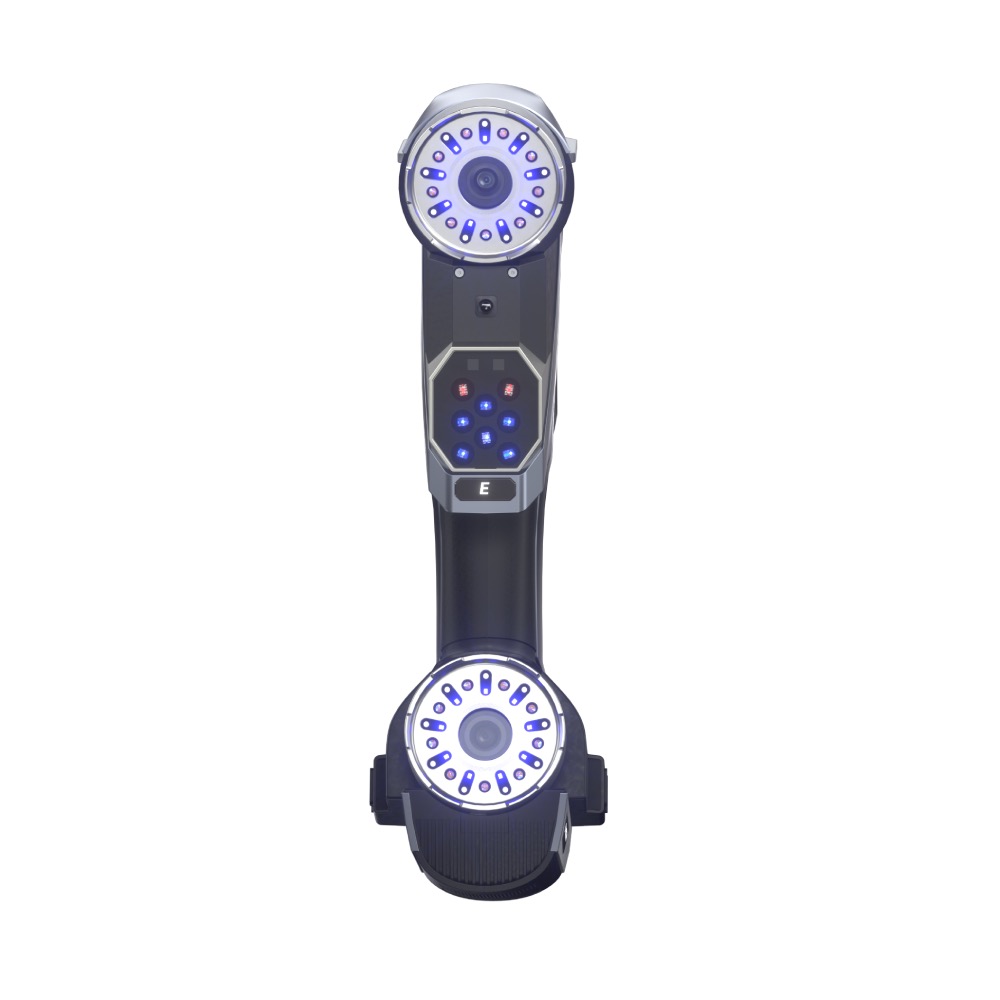

KSCAN-E ürün ve teknoloji görselleri
Temiz ürün renderları ve üretici ürün görselleri, teknik özelliklerden ayrı olarak sunulmuştur.
KSCAN-E teknik tablo
| Özellik | Değer |
|---|---|
| Tarama modları | 108 mavi lazer çizgisi; 17 paralel; 38 kızılötesi; 1 ekstra mavi lazer |
| Fotogrametri | Adaptif fotogrametri |

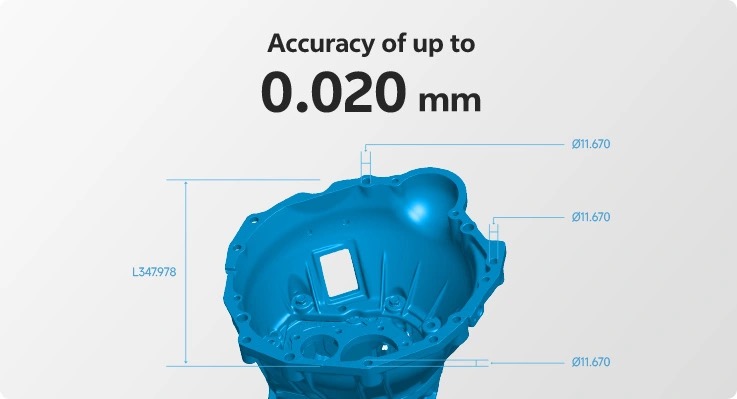

| Standart hacimsel doğruluk | 0,015 mm + 0,030 mm/m |
| MSCAN-L15 ile | 0,015 mm + 0,012 mm/m |
| Nesne boyutu | 0,050 m – 8 m |
| Boyutlar | 344 × 124 × 99 mm |
| Lazer sınıfı | Class II, göz güvenli |
| Koruma | IP50 |
| Çalışma sıcaklığı | -10°C – 40°C |
| Kablosuz | Wi‑Fi 6, çift WNIC |
Teknik parametreler üretici dokümanına dayanmaktadır. Üretici ürün özelliklerini güncelleyebilir; proje öncesinde güncel konfigürasyonun doğrulanması önerilir.
